기계적 미학의 궁극적 인 표현

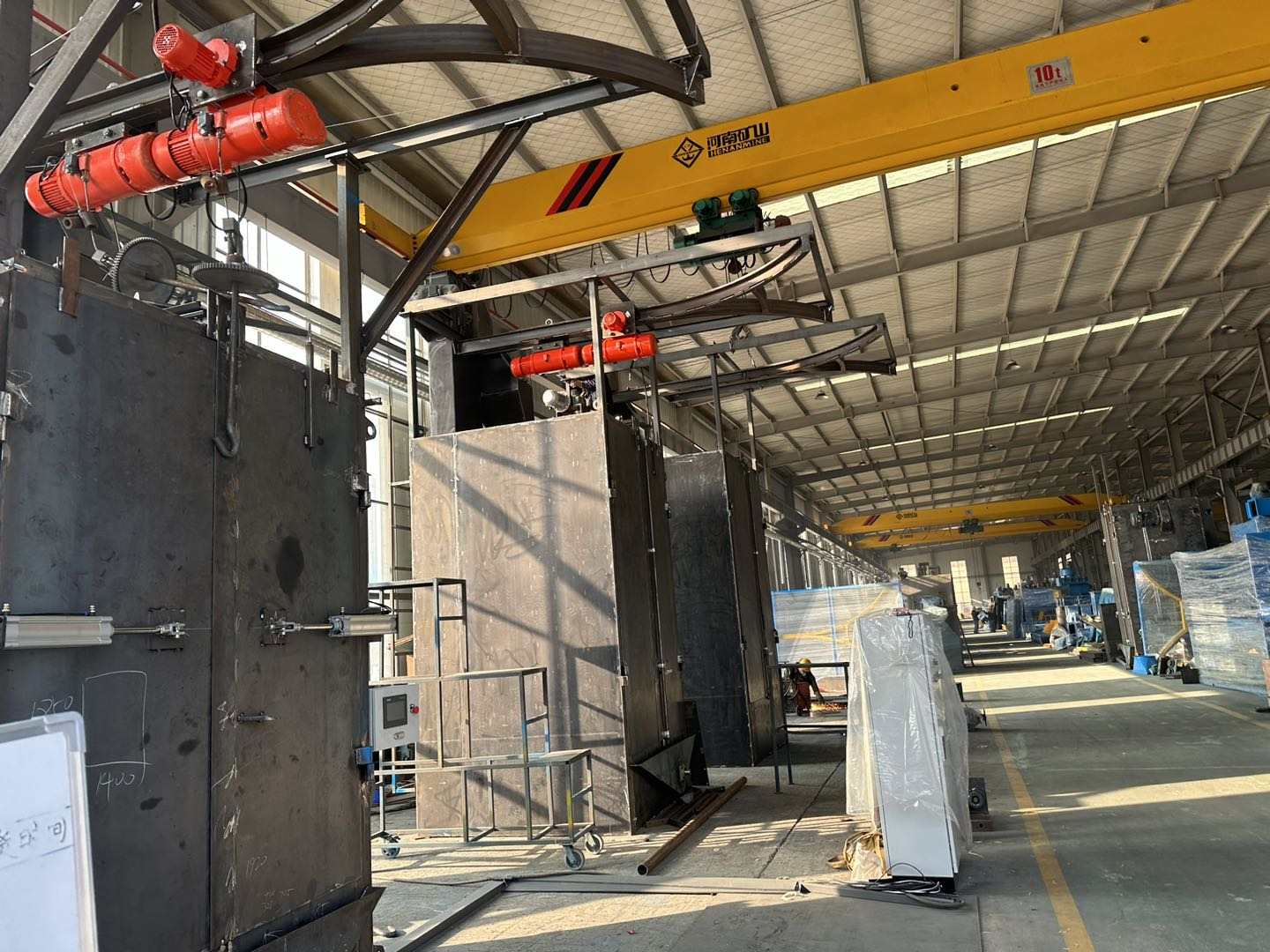

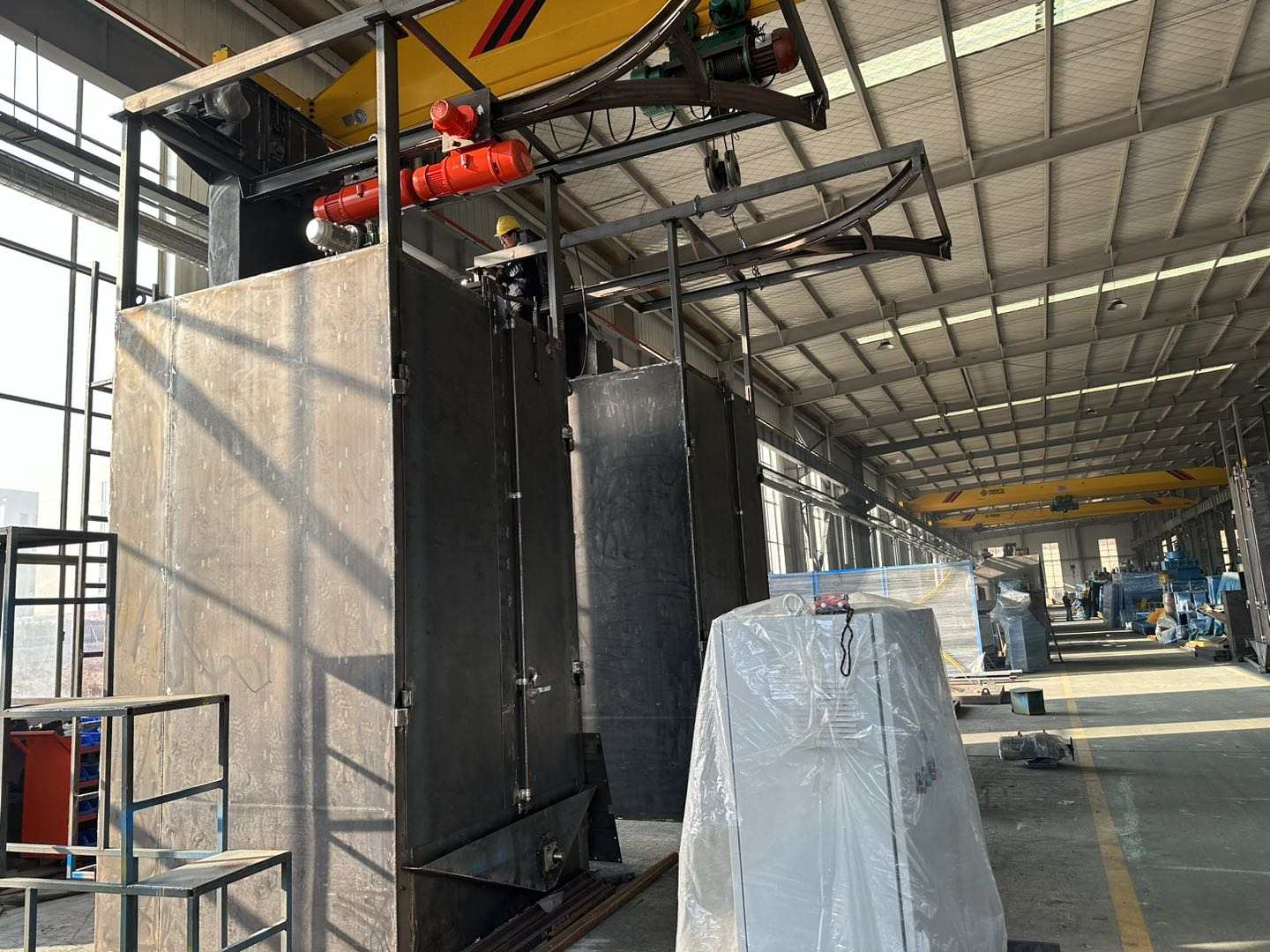

Qingdao Puhua 중공업의 현대 생산 워크숍에서 최신후크 타입 샷 블라스팅 머신원래 금속 상태에서 최종 표면 처리를 기다리고 있습니다. 이 색이없는 "베어 메탈"상태는 고급 산업 장비의 정확한 구조와 우수한 솜씨를 직접 이해할 수있는 드문 기회를 제공합니다. 모든 용접 된 이음새에서 가공 된 표면에 이르기 까지이 장비는 놀라운 기계적 아름다움을 보여줍니다.
정밀 제조의 시각적 잔치
이 색이없는 장비를 자세히 살펴보면 다음을 볼 수 있습니다.
표면 처리 과정
샌드 블라스팅 전처리 후, 모든 큰 구조 부품의 표면 거칠기는 RA12.5μm 내에서 엄격하게 제어됩니다.
주요로드 베어링 부품은 양면 용접 기술을 채택하고 용접은 100%의 패스 속도로 초음파 결함 탐지로 테스트됩니다.
주물 및 비표준 가공 부품의 표면 마감은 ▽ 4 레벨 표준에 도달합니다.
공차 제어 시스템
후크 회전 축의 동축 오차는 ≤0.03mm/m입니다.
샷 블라스팅 머신 임펠러의 동적 균형 정확도는 G2.5 레벨이며 잔류 불균형은 <1g · cm입니다.
완전한 기계 어셈블리 후, 각 이동 부품의 클리어런스는 0.05-0.1mm 범위 내에서 제어됩니다.
기술 매개 변수 하이라이트
최대 공작물 크기 : 직경 2.5m × 길이 6m
샷 폭발 용량 : 600kg/분 (조절 가능)
먼지 제거 효율 : ≥99.8%
장비 소음 : ≤82dB (A) (장비에서 1m로 측정)
전문가의 관점
Qingdao Puhua 중공업의 수석 엔지니어는“성화되지 않은 상태에서 산업 장비를 관찰하는 것은 미완성 조각을 감탄하는 것과 같습니다. "모든 세부 사항은 제조업체의 장인 정신과 품질 인식을 직접 반영합니다.이 장비 배치에 의해 입증 된 가공 정확도 및 조립 품질은 중국의 최신 고급 장비 제조를 나타냅니다."
이 고화질 사진 모음 과이 훅 타입 샷 블라스팅 머신에 대한 세부적인 기술 사양을 얻고 싶으십니까? 지금 당사의 영업 엔지니어에게 문의하거나 공식 웹 사이트를 방문하여 360도 파노라마 디스플레이를 보려면.
구조 설계 세부 사항
모듈 식 설계 개념 채택, 각 기능 단위는 독립적으로 분해되고 유지 될 수 있습니다.
모든 내부 배선
유압 파이프 라인은 304 스테인레스 스틸로 만들어졌으며 굽힘 반경은 파이프 직경의 3 배 균일합니다.
